Bouton d'allumage / volume
Voici toutes les étapes à suivre pour réparer le bouton d'allumage de votre Fabli !
Outils requis
- Petit tournevis cruciforme
- Pistolet à colle chaude
- Petit pot pour contenir les vis et autres petites pièces à retirer
Instructions

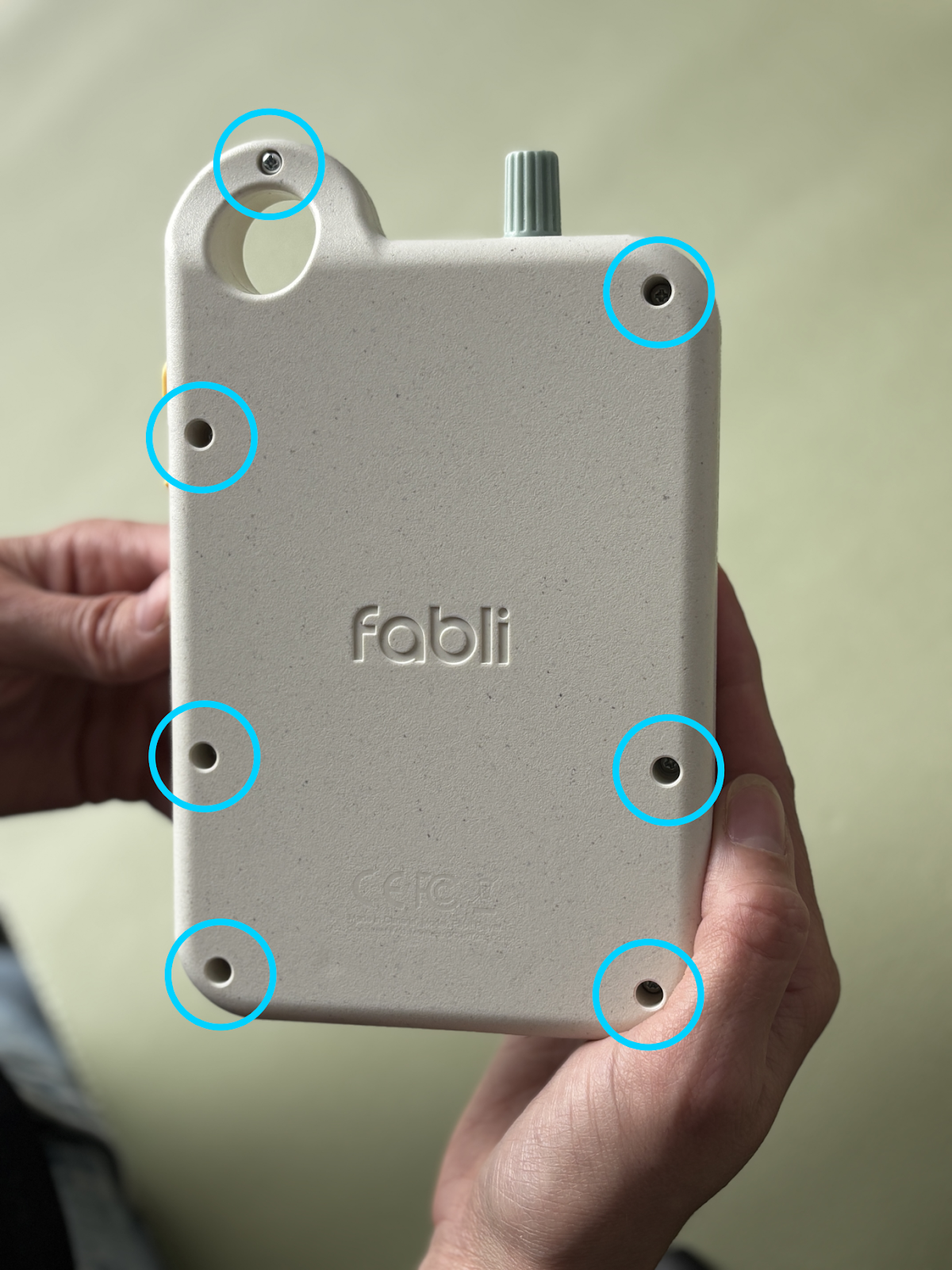

1. Avec un petit tournevis cruciforme, dévissez toutes les vis à l’arrière de la Fabli.
2. Déposez la Fabli sur une table avec les boutons vers le bas et retirez la partie arrière de la coquille.

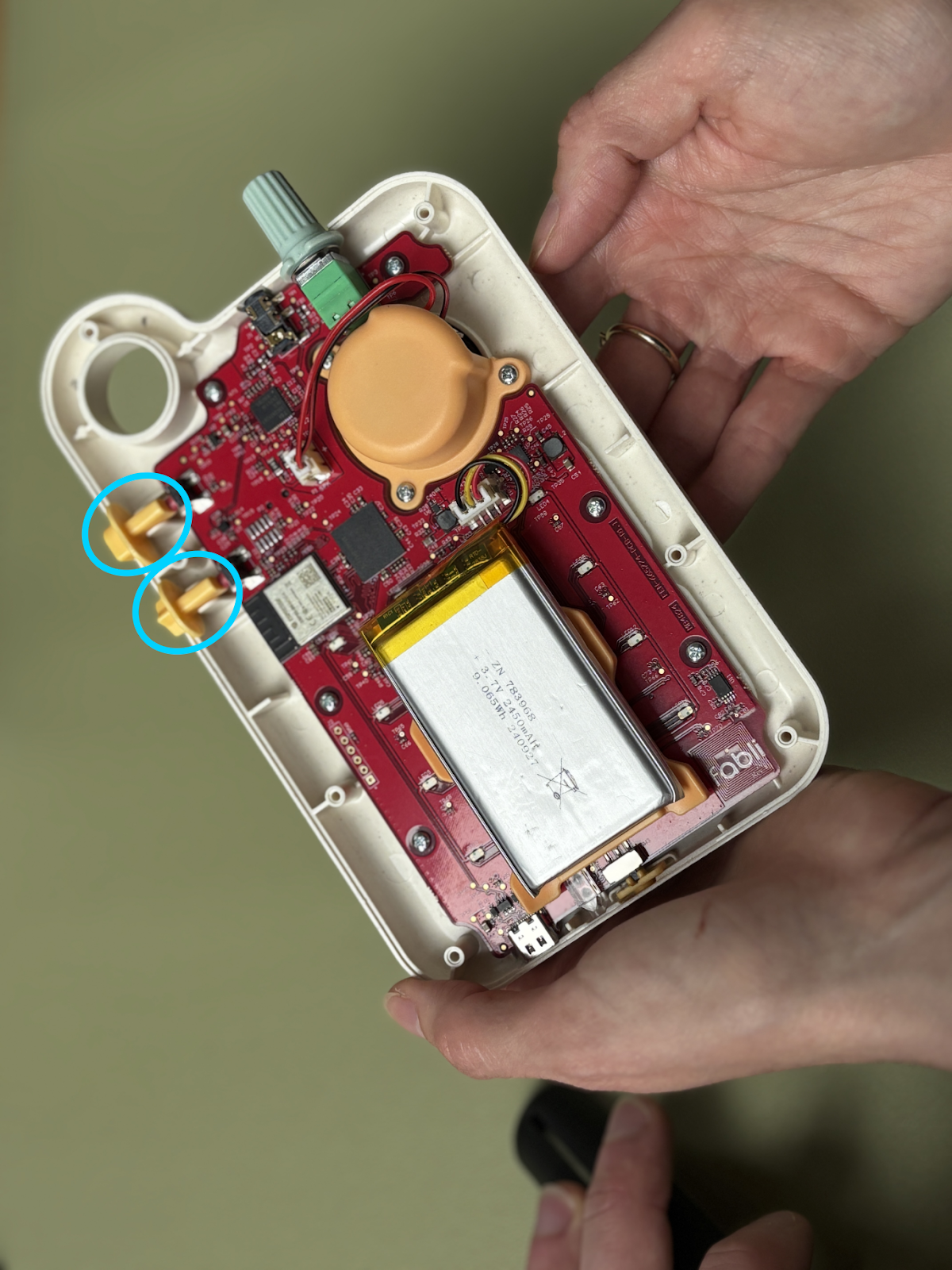

3. Retirez les boutons de côté jaunes de la Fabli.
NOTE: dans les photos suivantes, la batterie et le haut-parleur sont débranchés. NE DÉBRANCHEZ PAS LE HAUT-PARLEUR NI LA BATTERIE. Ce n’est pas nécessaire pour cette réparation et cela risque d’endommager la Fabli.

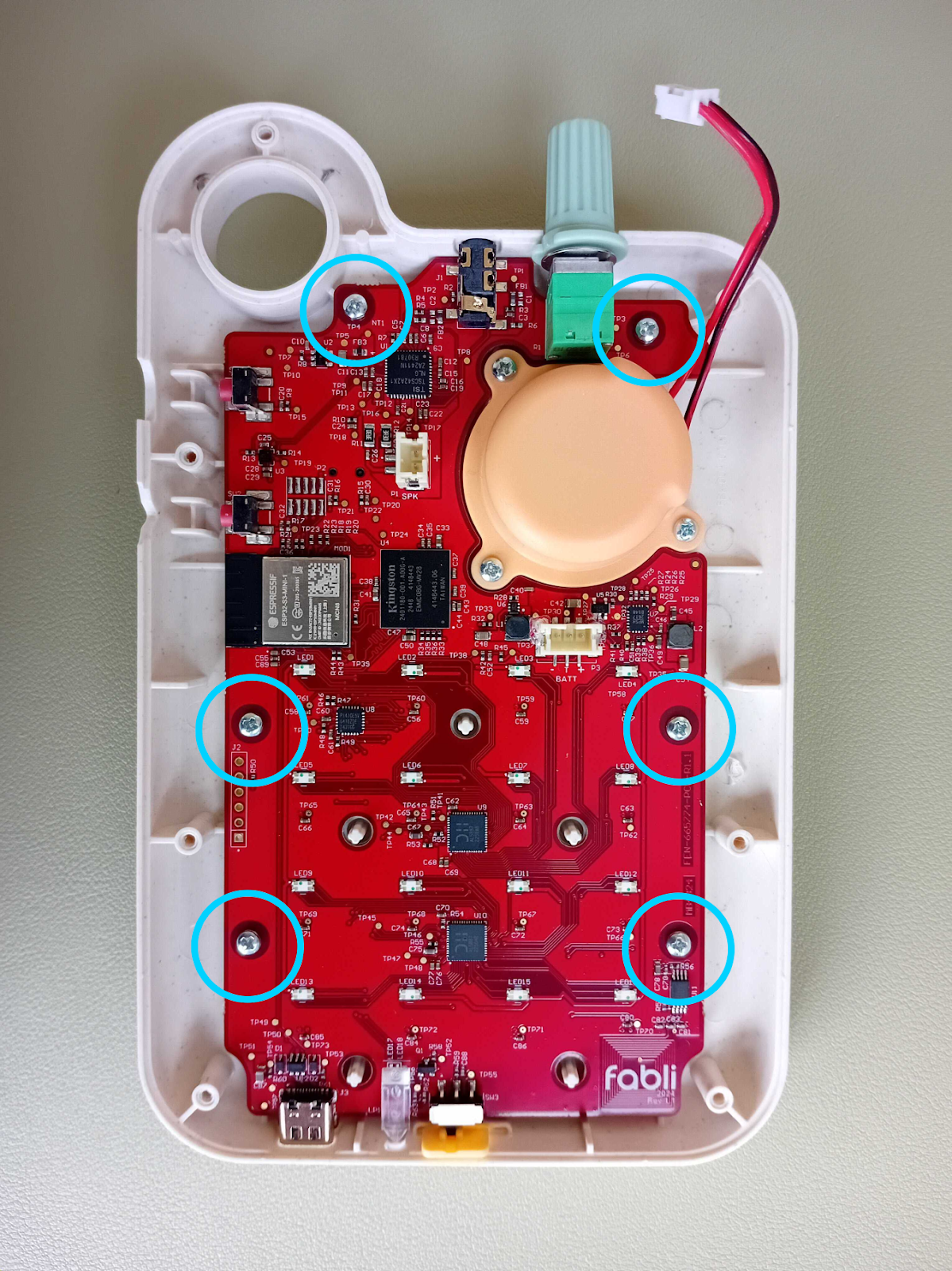

4. Dévissez les vis encerclées ici. Notez qu’il n’est pas nécessaire de dévisser les vis autour du haut-parleur.
5. Il est maintenant temps de sortir légèrement la partie supérieure du circuit électronique de la Fabli de la coquille.

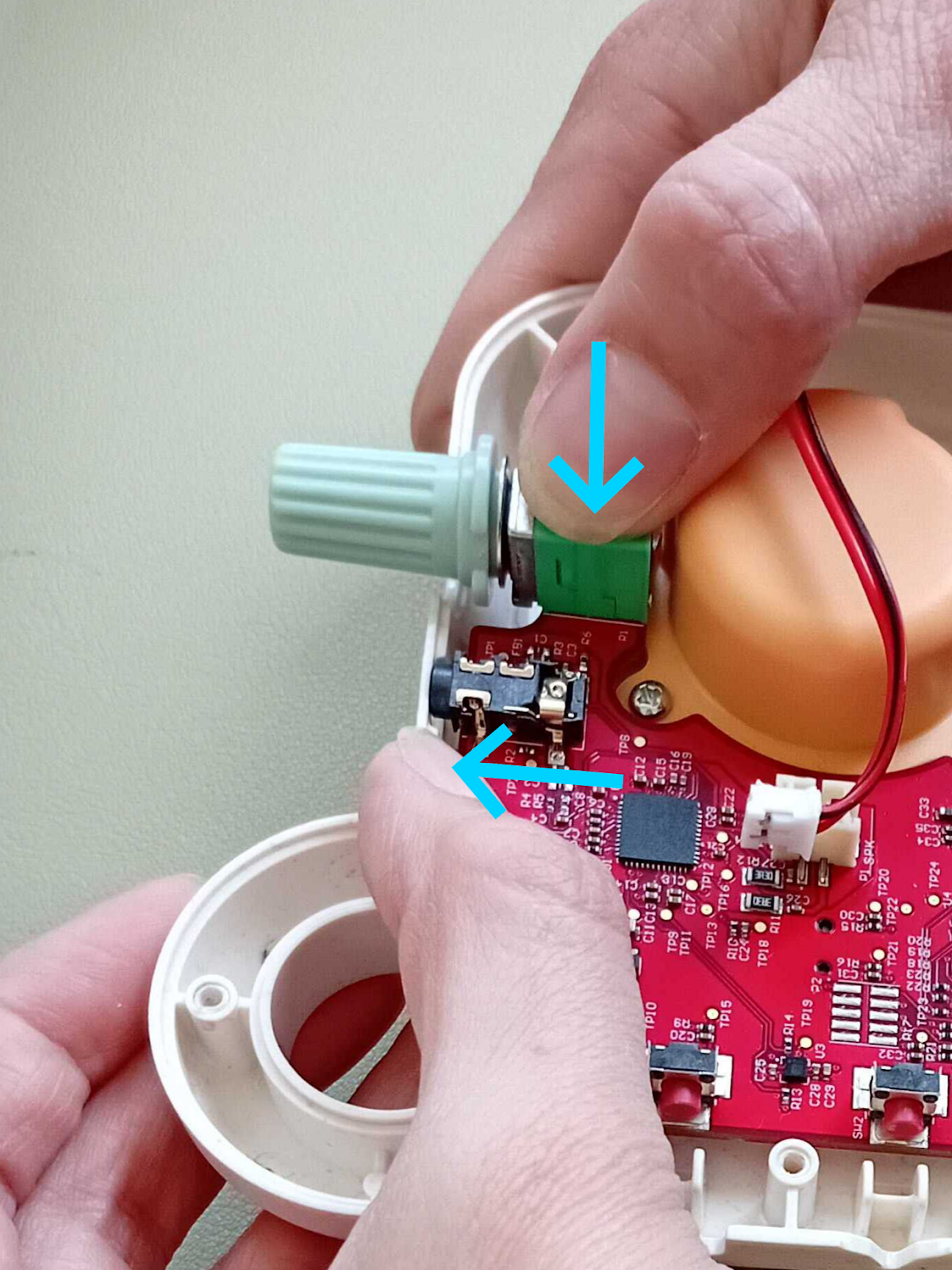

5.1 Poussez fermement sur le dessus de l’interrupteur avec votre index et poussez dans la direction opposée sur le rebord de la coquille avec votre pouce.
5.2 En maintenant la pression, poussez vers le haut avec votre index, jusqu’à ce que la prise audio (encerclé ci-dessous) sorte de son insertion et qu’il soit possible de retirer le capuchon vert de l’interrupteur. Ne soulevez pas le circuit plus haut que nécessaire.

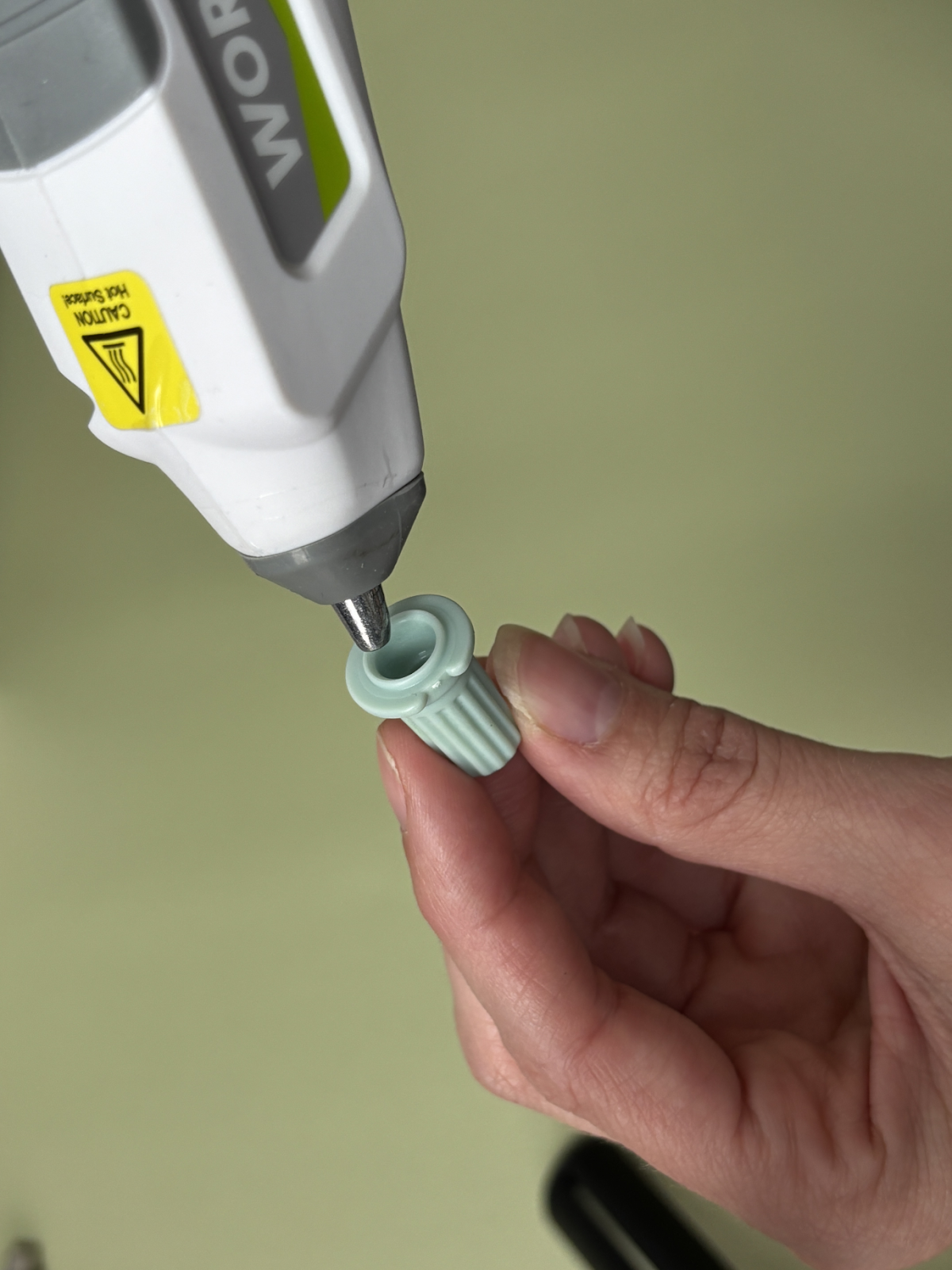

6. Mettez deux petites gouttes de colle chaude au fond du capuchon de l’interrupteur, puis remettez-le sur l’interrupteur en l’enfonçant sur celui-ci aussi profondément que possible sans perdre de temps. Maintenez-le en place avec une pression légère pendant une minute, puis attendez au moins deux minutes avant de passer à l’étape suivante.
ATTENTION : ne mettez pas plus de deux gouttes de colle chaude ! Trop en mettre risque d’en faire déborder du capuchon et de coller l’interrupteur en place.
7. Tournez l’interrupteur et appliquez une pression modérée au maximum et au minimum de sa rotation pour vous assurer que le capuchon est bien collé à l’interrupteur et que celui-ci peut tout de même tourner.
8. Appuyez sur la coquille de la Fabli et sur la base de l’interrupteur tel qu’indiqué pour remettre le circuit imprimé de la Fabli en place. La Fabli est en place lorsque le bout de la prise audio est de retour dans son insertion (voir étape 5.1).
9. Revissez les 6 vis du circuit imprimé. Si vous avez des vis plus longues et des vis plus courtes, les vis du circuit imprimé sont les plus courtes.

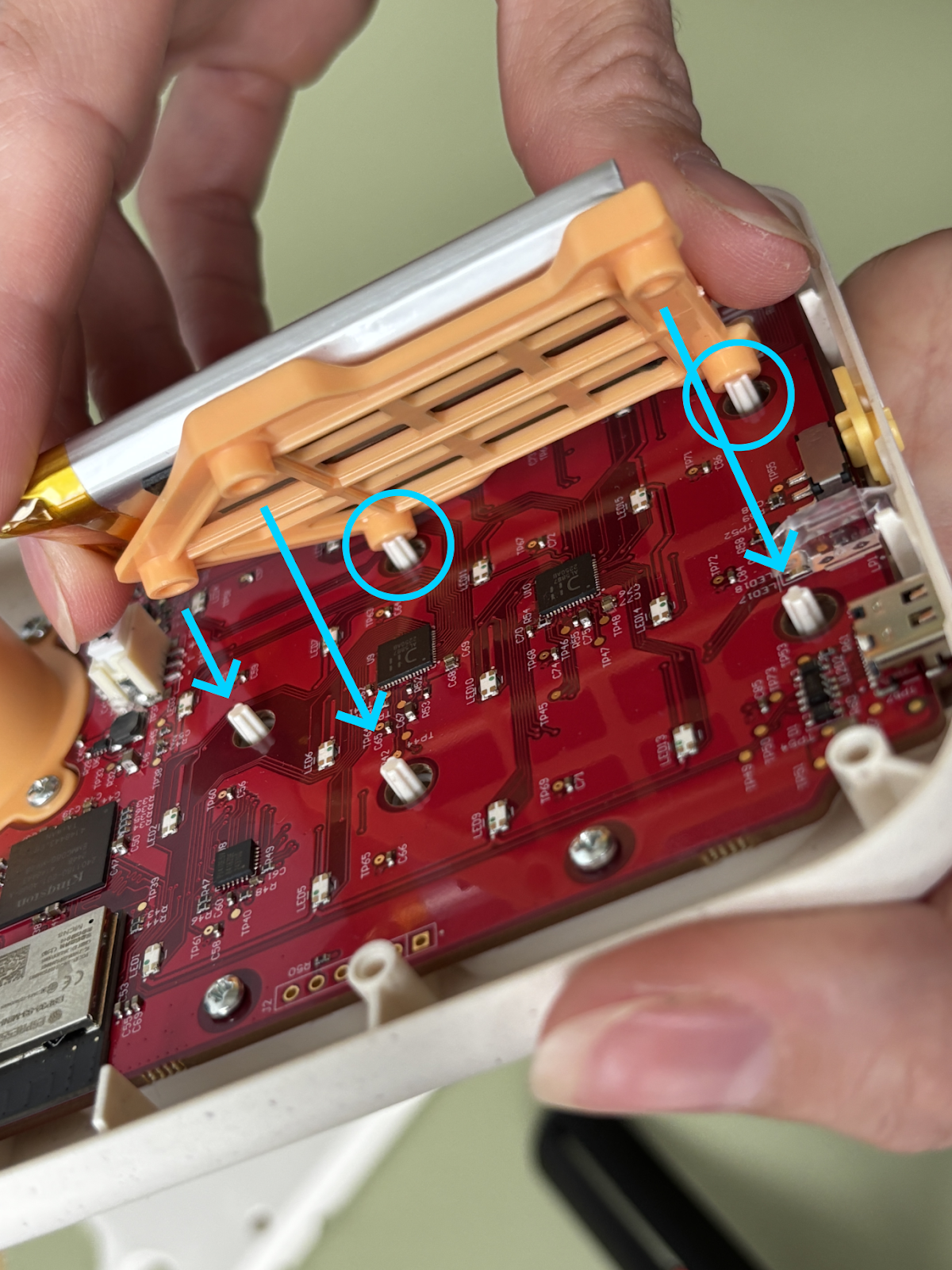

10. Replacez la batterie en positionnant les pattes du support sur les petites protubérances qui passent à travers le circuit imprimé.

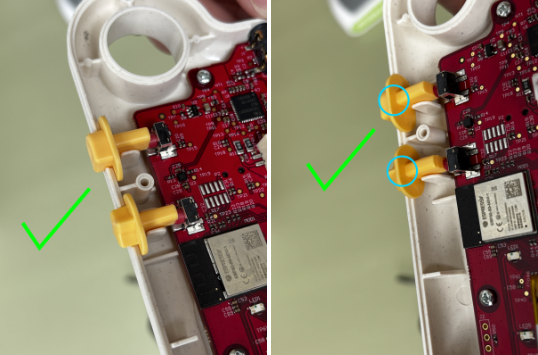

11. Remettez les boutons en place tel qu’indiqué.
12. Il est temps de refermer la coquille! Assurez-vous que le haut de l’interrupteur WIFI / Bluetooth entre à l’intérieur de sa fente et alignez bien la partie arrière de la coquille avec la partie avant, puis refermez le tout. Les pourtours des coquilles devraient s’imbriquer l’un dans l’autre sans résistance. S’il n’est pas possible de la refermer sans forcer, retirez la partie arrière et assurez-vous que rien ne bloque. En particulier, assurez-vous que le câble du haut-parleur passe entre l’interrupteur et le haut-parleur lui-même; le câble du haut-parleur ne devrait pas passer directement par-dessus celui-ci (voir étape 3).
13. Revissez les vis à l’arrière de la coquille de la Fabli et voilà ! La réparation est faite !
ATTENTION : ne jamais ouvrir et tenter une réparation de votre Fabli sans les directives claires de notre équipe. Une réparation non autorisée annulera automatiquement la garantie.
